冷熱沖擊箱試驗機TRNSYS中空調系統模型樹立

☆ TRNSYS中空調系統模型流程

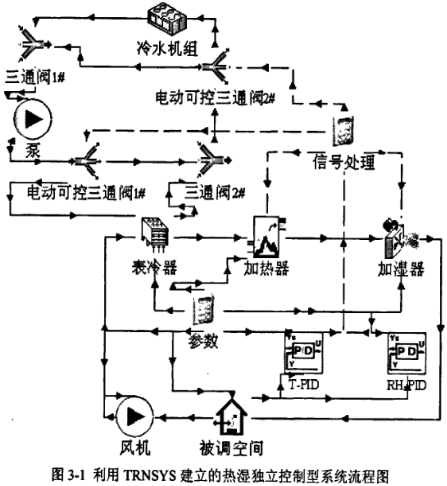

運用Ⅱ烈SYS瞬態模仿軟件樹立熱濕獨立操控型系統模型，其流程圖如圖3一l所示，主要包含風機、表冷器、加熱器、加濕器、被調空間、冷水機組、泵、PID調節器、兩個可控三通閥以及兩個三通閥等模塊，別的獨自運用一個計算器模塊對PID輸出信號進行處理，系統部件主要參數運用別的一個計算器模塊輸入。其間圖中虛線表明信號傳遞線。

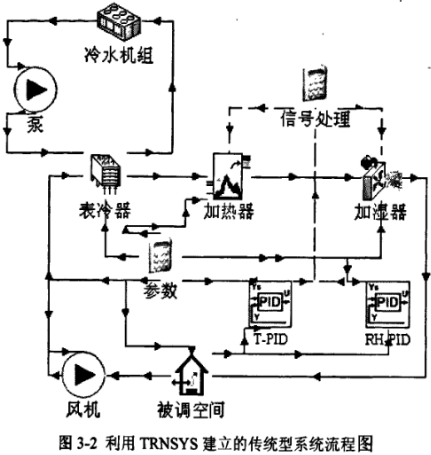

一起使用TRNSYS樹立傳統型系統模型，其流程如圖3．2所示。相比熱濕獨立操控型系統，傳統型系統少了電動可控三通閥以及一般三通閥等硬件。

☆ 系統及部件參數
為了研討熱濕獨立操控型系統工作狀況及能耗狀況，主要依據圖2-6所示搭

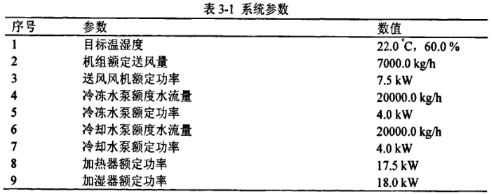

應用于博物館倉庫的熱濕獨立操控型系統，系統參數如表3．1所示。

熱濕獨立操控型系統模型(如圖3．1)中主要部件的參數按表3．1設置，而信號處理模塊對TopID和RH．PID調節器輸出信號按圖2．8和圖2-9的要求處理，選用Fortran算法編程，
☆ 模仿核算參照的實踐運轉數據
研討進程需求預先確定被調空間負荷狀況，被調空間冷負荷主要包含兩方面：顯熱負荷和潛熱負荷。顯熱負荷主要包含太陽輻射進入的熱量和室表里空氣溫差由保護構造傳入的熱量，以及人體、照明設備、各種工藝設備及電器設備散入房間的熱量；空氣調節進程中的潛熱負荷是非常重要的，關于新風，潛熱負荷主要取決于室外空氣的含濕量，關于回風，潛熱負荷很大取決于房間內部的狀況，比方烹飪、干燥的活動，對室內濕度影響很大，一起也影響著回風濕度。

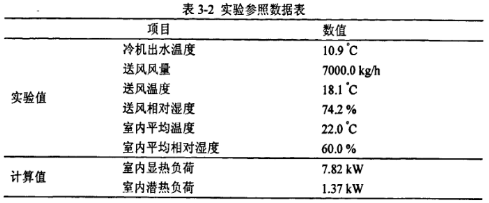

模仿核算被調空間負荷選用參閱系統實踐運轉負荷狀況而設定的簡略辦法。其中標況下水發潛熱三近似為2452．0 kJ／kg。實踐熱濕獨立操控型系統運轉時的參數如表3-2中試驗值所示，核算得到室內負荷如表3．2中核算值所示。在TRNSYS中樹立完好熱濕獨立操控型系統后，被調空間輸入不一樣的熱濕負荷，調試系統到達安穩后，解析熱濕獨立操控型系統在不一樣被調空間負荷下的工作狀況，并對熱濕獨立操控設備在不一樣被調空間負荷下的工作狀況進行模仿解析，一起對熱濕獨立操控型系統以及傳統型系統能耗進行模仿核算比照，解析熱濕獨立操控型系統節能作用。
