高精度恒溫恒濕實驗室空調系統規劃

▲ 工程概略
某省出入境查驗檢疫局承當全省出入境貨品、動植物及人員的查驗檢疫作業。作為紡織品進出口大省，該局紡織品的查驗作業十分重要，使命適當深重。為了維護交易兩邊的合法權益，確保進出口紡織品質量，該局作為法定查驗組織，有必要從技術上確保查驗的公正性、標準性和權威性。
檢查環境溫度、濕度的改變對紡織品的各項技術指標均有很大的影響，為此《紡織品的調濕和實驗用標準大氣》(GB 6529-86)對紡織品物理或功能測定之前的調濕和測守時的大氣條件作出了嚴厲的規則，要求以實驗用溫帶標準大氣的一級標準即溫度為(20士2)℃、相對濕度為(C65士2)%的大氣作為檢查時的環境條件。本工程共設有3個恒溫恒濕實驗室，其間一個而積為200 m2，另兩個為100 m2，別離坐落該局辦公大樓的2，3，4層，均是按上述溫、濕度參數要求進行規劃、施工和工作辦理的。
▲ 設訓一條件
依據工程所在地理位置，室外核算參數按《采暖通風與空氣調節設訓一標準》(GBJ 19-87)中標準氣候參數選用如下:
室內設訓一條件以3樓實驗室為例加以闡明。實驗室修建而積129 m2，層高3.3 m，有北窗及西、北而外墻，室內檢查儀器功率為1.5 kW，間歇運用，作業人員5-7人，作業時間為早上8:00至下午5:00。檢查標準要求受檢紡織品進實驗室后有必要進行24 h以上的寄存，即所謂調濕，因而，空調機組實踐上為24 h工作，室內核算參數按溫度(C20士2)獄相對濕度(<65士2)%斷定。經規劃核算，該實驗室余熱量為12.75 kW，選用2℃送風溫差時，再熱量為18.56 kW。因?yàn)楸緦?shí)驗室人員較少，新風量按100 m3/(h·人)取，已超出衛生標準，但仍缺乏送風量的1000。按10%核算，新風空調機組盤管處理才能為32kW，空氣處理機組冷盤管處理才能為32 kW，熱盤管處理才能則依據熱負荷斷定為26.75 kW，可兼作夏日再熱盤管?？照{(diào)系統送風量為18 000 m3/ho
▲ 冷熱源
本工程因客觀條件所限，無法設置冷卻塔，故冷源選用了30G T-030風冷式冷水機組，規劃供回水溫度為7場12獄實踐供水平均溫度在7一8℃。熱源選用了GES-072AS010型電熱蒸汽鍋爐，額外電功率為46 kW，額外產汽量75 kg/h。在實踐工作中，鍋爐供給0.45 MPa的飽滿蒸汽，一路經管殼式汽一水換熱器，給加熱盤管供給熱水，一路經減壓供至蒸汽噴發加濕器。
▲ 空氣處理系統

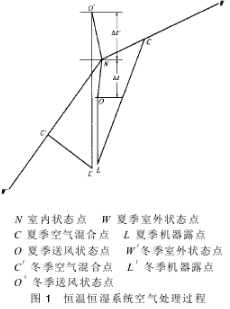

考慮到恒溫恒濕機組定型商品在操控精度上無法到達本工程的要求，故挑選定制商品?？諝馓幚頇C(jī)的構成有回風段、過濾網、冷水盤管、風機段、熱水盤管、蒸汽加濕段。新風先經新風機組處理至回風溫度即20L后接入回風段，新風機組為通常慣例空氣處理機，增加電加熱組，以操控新風濕度，空氣處理進程參見圖1。

▲ 氣流組織氣流組織
對確保房間內溫、濕度的操控精度，不呈現溫度、濕度梯度是非常重要的。本工程恒溫恒濕試驗室層高僅3.3m，給均勻安置送回風管、送回風口增加了難度。工程終究選用了吊頂靜壓箱散流器均布送風、房間側邊均勻回風的氣流組織形式。因無送風管安置空間，故將全部房間吊頂密封變成一個送風靜壓箱，共安置15只600 mmX 600mm的方形散流器，其間1只坐落緩沖區，其他的均布在房間內，回風口安置于房間南、北兩邊下部，風口尺度為800mmX 500 mm，共訓一10只，其方位的挑選思考了I口}風均勻及消除最晦氣點渦流的要求?；仫L(fēng)口設手動調理風閥，因?yàn)闊o法直接從吊頂上接回風管回風，回風道選用50 mm厚雙而彩鋼保溫板隔成回風夾墻，會集回風至空氣處理機組。運轉成果證實，本試驗室的溫度、濕度操控精度達到了要求。
▲ 自控規劃
本工程選用計算機主動監測操控(DDC)系統，分別對IA風溫、濕度，鍋爐的啟停，冷凍機的啟停，冷水閥開度，冷水泵的啟停，風機啟停，電熱器啟停，加濕器蒸汽閥門開度，室內溫、濕度等進行了監測并依據反應信號進行操控。風機、冷凍機、冷水泵、鍋爐還設有手動/主動切換設備，以利調試和保護養護。
